Cilium Study - 3 ( Networking 노드에 pod들간의 통신 상세 )

카테고리 없음

Cilium Study - 3 ( Networking 노드에 pod들간의 통신 상세 )

바코더 2025. 8. 3. 08:42

IPAM ( IP AddreessMnagement )

FeatureKubernetes Host ScopeCluster Scope (default)Multi-Pool (Beta)CRD-backedAWS ENI…

Tunnel routing	✅	✅	❌	❌	❌
Direct routing	✅	✅	✅	✅	✅
CIDR Configuration	Kubernetes	Cilium	Cilium	External	External (AWS)
Multiple CIDRs per cluster	❌	✅	✅	N/A	N/A
Multiple CIDRs per node	❌	❌	✅	N/A	N/A
Dynamic CIDR/IP allocation	❌	❌	✅	✅	✅

Kubernetes 호스트 범위 IPAM 모드는ipam: Kubernetes 에서 활성화되며 클러스터의 각 개별 노드에 주소 할당을 위임
IP는 Kubernetes에 의해 각 노드에 연결된 PodCIDR 범위에서 할당
이 모드에서는 Cilium 에이전트가 Kubernetes v1.Node 객체를 통해 PodCIDR 범위가 다음 방법 중 하나를 통해 활성화된 모든 주소 패밀리에 대해 제공될 때까지 시작 시 대기

kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
                            "--service-cluster-ip-range=10.96.0.0/16",
                            "--cluster-cidr=10.244.0.0/16",

# ipam 모드 확인
cilium config view | grep ^ipam

IPAM 모드 kubernetes

샘플 애플리케이션 배포

# 샘플 애플리케이션 배포
cat << EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: webpod
spec:
  replicas: 2
  selector:
    matchLabels:
      app: webpod
  template:
    metadata:
      labels:
        app: webpod
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - sample-app
            topologyKey: "kubernetes.io/hostname"
      containers:
      - name: webpod
        image: traefik/whoami
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: webpod
  labels:
    app: webpod
spec:
  selector:
    app: webpod
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
  type: ClusterIP
EOF


# k8s-ctr 노드에 curl-pod 파드 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: curl-pod
  labels:
    app: curl
spec:
  nodeName: k8s-ctr
  containers:
  - name: curl
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

Hubble 확인

# hubble ui 웹 접속 주소 확인 : default 네임스페이스 확인
NODEIP=$(ip -4 addr show eth1 | grep -oP '(?<=inet\s)\d+(\.\d+){3}')
echo -e "http://$NODEIP:30003"

# hubble relay 포트 포워딩 실행
cilium hubble port-forward&
hubble status


# flow log 모니터링
hubble observe -f --protocol tcp --to-pod curl-pod
hubble observe -f --protocol tcp --from-pod curl-pod
hubble observe -f --protocol tcp --pod curl-pod

tcpdump와 termshark 로 트래픽 확인

kubectl exec -it curl-pod -- sh -c 'while true; do curl -s webpod | grep Hostname; sleep 1; done'


# tcpdump 확인 : 파드 IP 확인
tcpdump -i eth1 tcp port 80 -nn
17:23:25.920613 IP 10.244.0.144.39112 > 10.244.1.180.80: Flags [P.], seq 1:71, ack 1, win 502, options [nop,nop,TS val 3745105977 ecr 1971332111], length 70: HTTP: GET / HTTP/1.1

#
tcpdump -i eth1 tcp port 80 -w /tmp/http.pcap

#

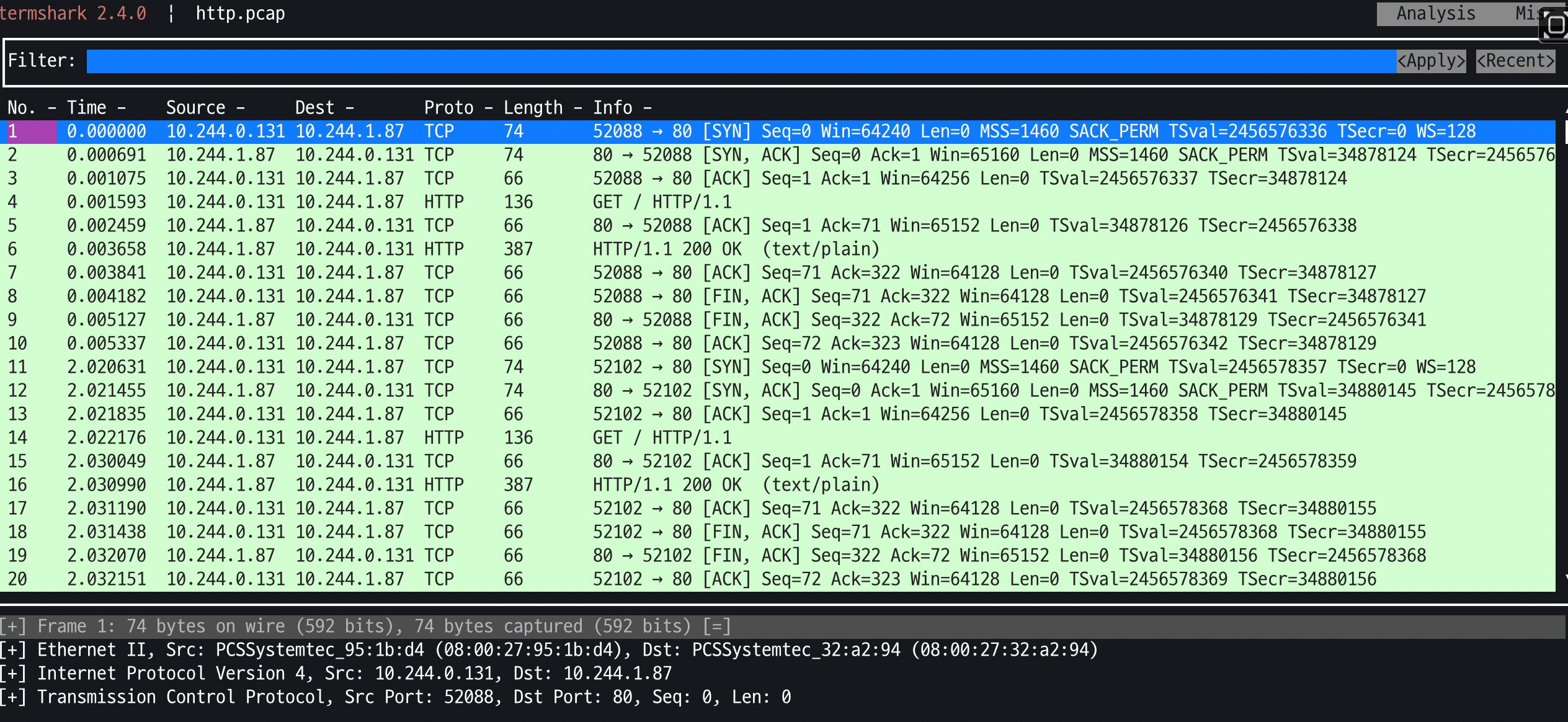

termshark -r /tmp/http.pcap

Cilium Cluster Scope & 마이그레이션

클러스터 범위 IPAM 모드는 각 노드에 노드별 PodCIDR을 할당하고, 각 노드에서 호스트 범위 할당기를 사용해 IP를 배정
Kubernetes 호스트 범위 모드와 유사하나, Kubernetes가 v1.Node 리소드를 통해 PodCIDR을 할당하는 대신 Cilium 연산자가 v2.CiliumNode CRD로 관리
Kubernetes의 노드별 PodCIDR 구성에 의존하지 않음
최소 마스크 길이는 /30이며 권장 최소 마스크 길이는 /29, 네트워크 및 브로드캐스트 주소로 2개 예약
기본 Pod CIDR은 10.0.0.0/8이며 clusterPoolIPv4PodCIDRList로 설정 가능

# 반복 요청 해두기
kubectl exec -it curl-pod -- sh -c 'while true; do curl -s webpod | grep Hostname; sleep 1; done'


# Cluster Scopre 로 설정 변경
helm upgrade cilium cilium/cilium --version 1.17.6 --namespace kube-system --reuse-values \
--set ipam.mode="cluster-pool" --set ipam.operator.clusterPoolIPv4PodCIDRList={"172.20.0.0/16"} --set ipv4NativeRoutingCIDR=172.20.0.0/16

kubectl -n kube-system rollout restart deploy/cilium-operator # 오퍼레이터 재시작 필요
kubectl -n kube-system rollout restart ds/cilium


# 변경 확인

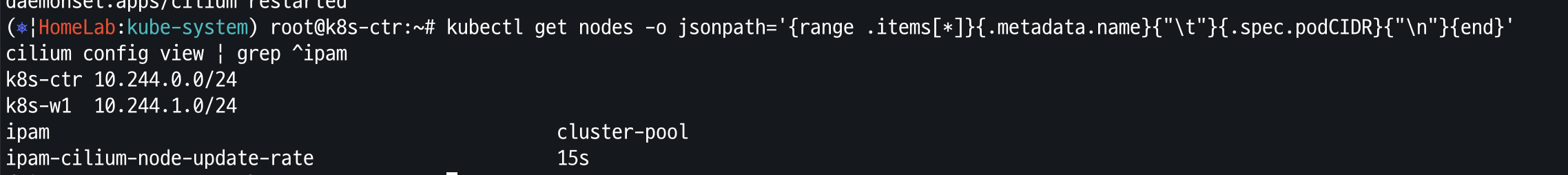

kubectl get nodes -o jsonpath='{range .items[*]}{.metadata.name}{"\t"}{.spec.podCIDR}{"\n"}{end}'
cilium config view | grep ^ipam
ipam                                              cluster-pool

* helm version 1.18 출시로 helm upgrade 를 현재 version 1.17.6 으로 고정

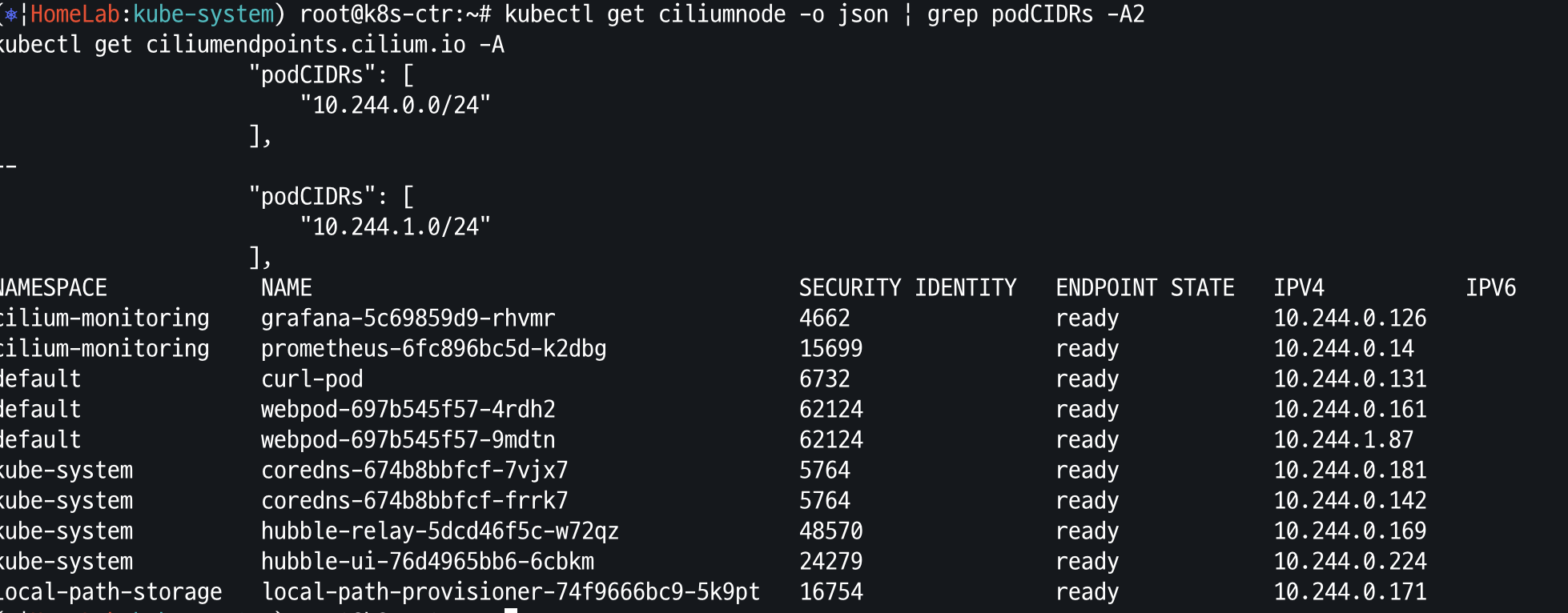

kubectl get ciliumnode -o json | grep podCIDRs -A2
kubectl get ciliumendpoints.cilium.io -A

kubectl delete ciliumnode k8s-w1
kubectl -n kube-system rollout restart ds/cilium
kubectl get ciliumnode -o json | grep podCIDRs -A2
kubectl get ciliumendpoints.cilium.io -A

#
kubectl delete ciliumnode k8s-ctr
kubectl -n kube-system rollout restart ds/cilium
kubectl get ciliumnode -o json | grep podCIDRs -A2
kubectl get ciliumendpoints.cilium.io -A

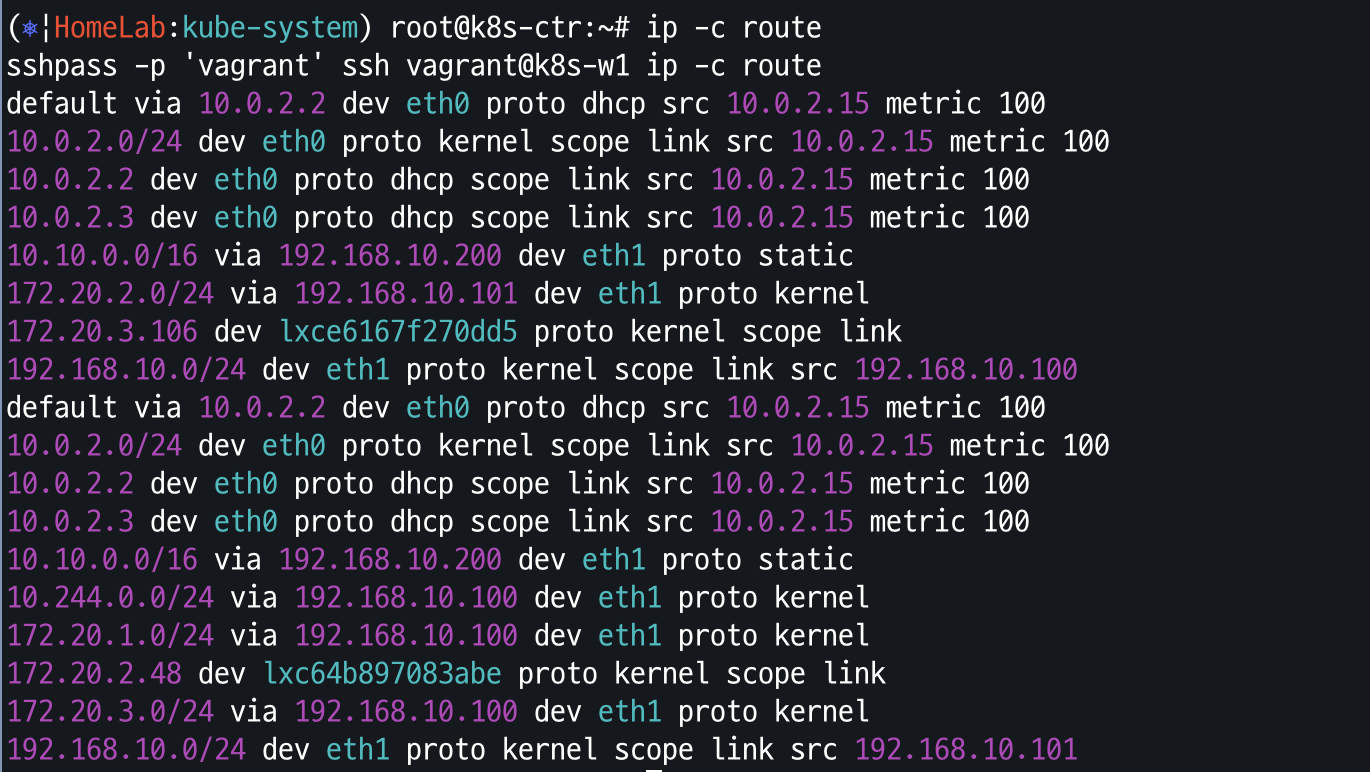

노드의 pod-cidr static routing 적용 확인

ip -c route
sshpass -p 'vagrant' ssh vagrant@k8s-w1 ip -c route

Rollout Restart

kubectl get pod -A -owide | grep 10.244.

kubectl -n kube-system rollout restart deploy/hubble-relay deploy/hubble-ui
kubectl -n cilium-monitoring rollout restart deploy/prometheus deploy/grafana
kubectl rollout restart deploy/webpod
kubectl delete pod curl-pod

curl Pod 배포 후 Pod IP 변경 확인

# k8s-ctr 노드에 curl-pod 파드 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: curl-pod
  labels:
    app: curl
spec:
  nodeName: k8s-ctr
  containers:
  - name: curl
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

Routing

Encapsulation

Encapsulation 모드는 Cilium의 기본 네트워킹 인프라에서 최소한의 요구 사항으로 자동 실행
모든 클러스터 노드는 UDP 기반 VXLAN(기본 포트 8472) 또는 Geneve(기본 포트 6081)를 이용해 터널 메시(mesh)를 형성하고 모든 트래픽을 캡슐화
기본 네트워크는 IPv4 지원 및 캡슐화된 패킷 허용 방화벽(UDP 8472/VXLAN, UDP 6081/Geneve)이 필요
장점
- 단순성: PodCIDR을 인식할 필요 없이 노드 간 연결만 가능하면 토폴로지 제약 없음
- 정체성 맥락 전송: 캡슐화 프로토콜로 보안 ID 같은 메타데이터 전달, 원격 노드에서의 추가 조회 최소화
단점
- MTU 오버헤드: VXLAN 기준 패킷당 약 50바이트 헤더 추가로 최대 처리량 저하, 점보 프레임 활성화로 완화 가능
설정
- tunnel-protocol: vxlan 또는 geneve 선택
- tunnel-port: 캡슐화 프로토콜용 포트 지정 (기본 8472/VXLAN, 6081/Geneve)

Native_Routing

routing-mode: native 설정으로 캡슐화 없이 Linux 커널 라우팅 하위시스템을 통해 패킷 전달
Cilium은 로컬 엔드포인트를 벗어나는 모든 패킷을 커널에 위임하여 네이티브 패킷 전달 모드 활성화
클러스터 네트워크는 PodCIDR을 직접 라우팅할 수 있어야 함
PodCIDR 라우팅 방안 1:
- 각 노드가 모든 노드의 Pod IP를 인식해 커널 라우팅 테이블에 삽입
- 동일 L2 네트워크에서는 auto-direct-node-routes: true로 자동 경로 삽입
PodCIDR 라우팅 방안 2:
- 네트워크 내 라우터가 모든 PodCIDR 경로를 관리
- 노드는 해당 라우터를 가리키는 기본 경로만 설정 (클라우드 제공자 통합 사용)
주요 설정
- ipv4-native-routing-cidr: x.x.x.x/y 로 네이티브 라우팅 CIDR 지정
- auto-direct-node-routes: true 로 동일 L2 시 노드별 경로 자동 생성

노드 간 Pod 통신 상세 확인 ( Native Routing )

PodIP 확인

export WEBPODIP1=$(kubectl get -l app=webpod pods --field-selector spec.nodeName=k8s-ctr -o jsonpath='{.items[0].status.podIP}')
export WEBPODIP2=$(kubectl get -l app=webpod pods --field-selector spec.nodeName=k8s-w1  -o jsonpath='{.items[0].status.podIP}')
echo $WEBPODIP1 $WEBPODIP2

Masquerading

Pod에 할당된 RFC1918 개인 주소(예: 10.0.0.0/8)는 외부에서 라우팅 불가하므로 Cilium은 클러스터를 벗어나는 모든 트래픽의 소스 IP를 노드 IP로 자동 masquerade
Masquerade 비활성화:

enable-ipv4-masquerade: false
enable-ipv6-masquerade: false

기본 동작: 노드의 IP 할당 CIDR 내 목적지는 masquerade 제외
- 외부 네트워크에서 Pod IP 라우팅 가능 시 ipv4-native-routing-cidr: 10.0.0.0/8 (또는 IPv6용 ipv6-native-routing-cidr) 지정하면 해당 CIDR 내 목적지도 비-masquerade 처리
구현 방식
- eBPF-based (bpf.masquerade=true)
  - BPF Masquerading 프로그램을 실행하는 장치에서만 적용
  - BPF Host-Routing 모드 자동 활성화
  - 지원 프로토콜: TCP, UDP, ICMP
  - 출력 장치가 프로그램 실행 시 포드 → 외부 패킷을 해당 장치 IP로 masquerade
  - 디바이스 자동 선택(BPF NodePort 감지) 또는 devices Helm 옵션으로 수동 지정 가능
- iptables-based
  - iptables NAT 규칙을 통해 masquerade
eBPF 마스커딩 시 클러스터 노드의 External IP로 향하는 트래픽은 예외 처리되어 masquerade되지 않음

CoreDNS

Pod의 DNS 설정 정보 확인

kubectl exec -it curl-pod -- cat /etc/resolv.conf

cat /var/lib/kubelet/config.yaml | grep cluster -A1

Pod에서 DNS 질의 확인

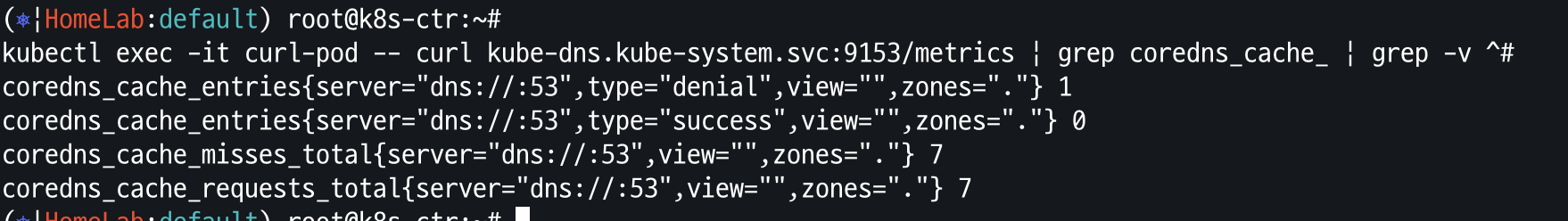

kubectl exec -it curl-pod -- curl kube-dns.kube-system.svc:9153/metrics | grep coredns_cache_ | grep -v ^#

도메인 질의

kubectl exec -it curl-pod -- nslookup webpod
kubectl exec -it curl-pod -- nslookup -debug webpod

kubectl exec -it curl-pod -- nslookup -debug google.com

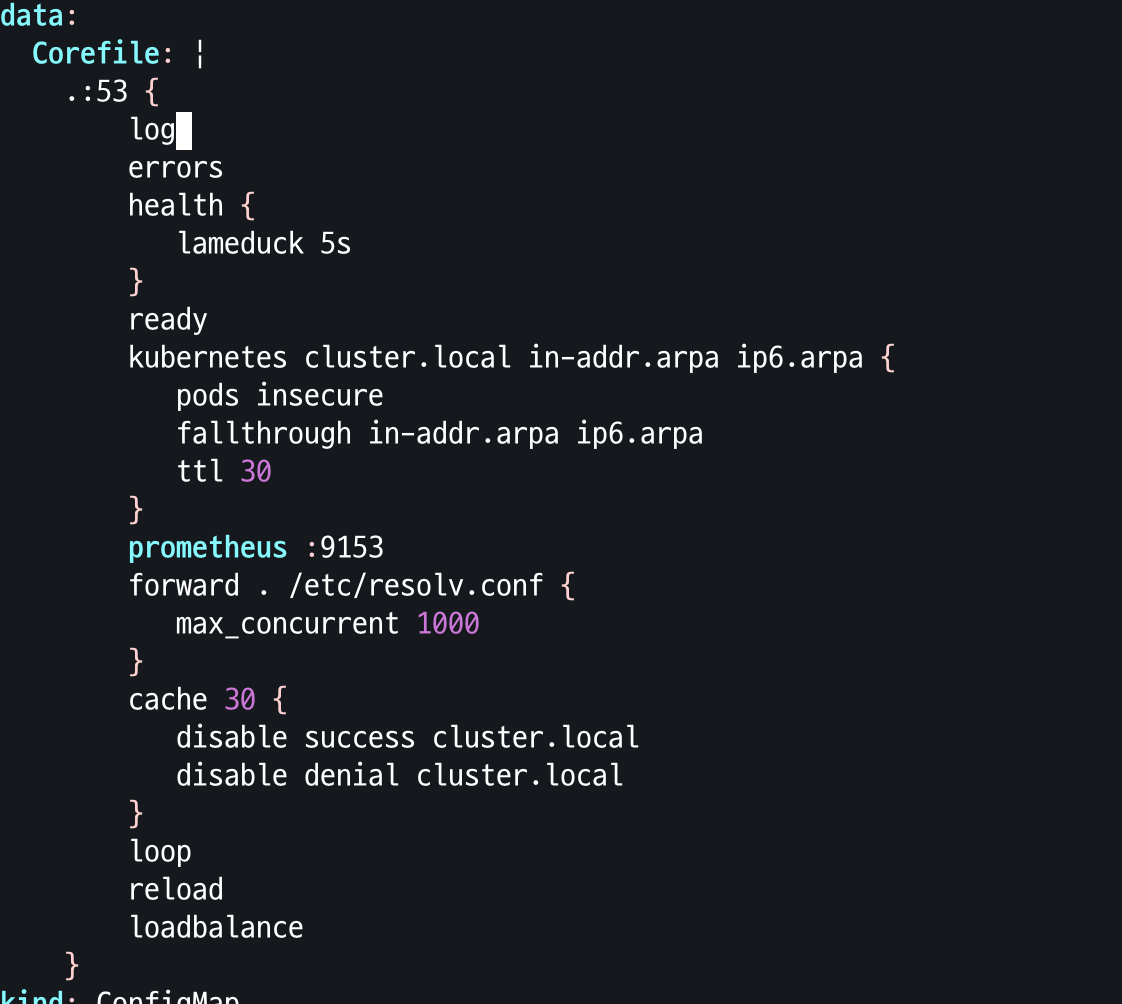

coredns logging 활성화

NodeLocaDNS

NodeLocal DNSCache는 각 노드에서 DaemonSet 형태로 DNS 캐싱 에이전트를 실행해 클러스터 DNS 성능을 향상
기존 ClusterFirst 모드의 Pods는 kube-dns 서비스 IP를 통해 iptables DNAT 및 연결 추적을 거쳐 CoreDNS로 쿼리 전달
NodeLocal DNSCache는 Pods가 동일 노드의 로컬 캐시 에이전트에 직접 쿼리하도록 하여 iptables DNAT과 연결 추적을 회피
로컬 캐시 미스 시 기본 “cluster.local” 접미사에 대해 kube-dns 서비스에 재쿼리
UDP 쿼리를 TCP로 업그레이드해 tail 지연시간(최대 30초) 감소 및 연결 추적 테이블 과부하 방지
노드 단위 DNS 요청에 대한 메트릭과 가시성 제공
네거티브 캐싱을 활성화해 kube-dns 서비스로의 쿼리 수 추가 절감

IPtables vs IPVS 에 따라 구현 기법이 달라짐

1. ipvs

NodeLocal DNSCache 적용 시 Pod의 DNS 요청이 CoreDNS ClusterIP(예: 10.96.0.10)가 아니라 NodeLocal 캐시 IP(예: 169.254.25.10)로 전송됨
IPVS kube-proxy 모드에서는 iptables의 NOTRACK 룰을 무시하고 Load Balancing을 수행하므로 ClusterIP 기반 DNS 요청을 NodeLocal로 강제 전환 불가
NodeLocal DNSCache 적용 여부를 변경하려면 kubelet의 DNS 서버 설정을 수정하고 kubelet 및 모든 Pod을 재시작해야 함
IPVS 환경에서는 Pod가 ClusterIP를 우회해 NodeLocal DNSCache를 사용할 수 없어 적용이 제한됨

설치

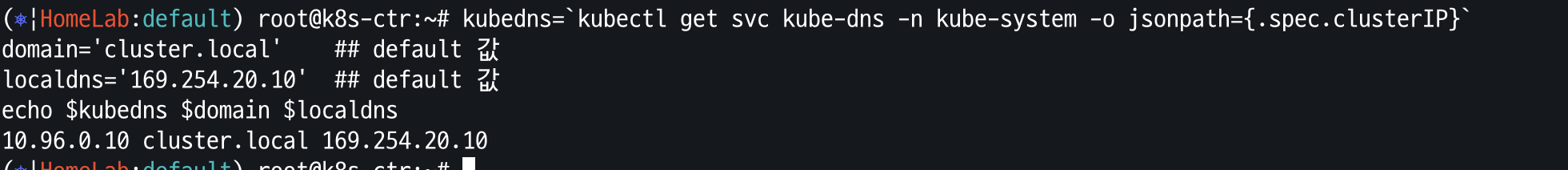

kubedns 는 coredns 서비스의 ClusterIP를 변수 지정

kubedns=`kubectl get svc kube-dns -n kube-system -o jsonpath={.spec.clusterIP}`
domain='cluster.local'    ## default 값
localdns='169.254.20.10'  ## default 값
echo $kubedns $domain $localdns

NodeLocalDNS 설정 변경

sed -i "s/__PILLAR__LOCAL__DNS__/$localdns/g; s/__PILLAR__DNS__DOMAIN__/$domain/g; s/__PILLAR__DNS__SERVER__/$kubedns/g" nodelocaldns.yaml

설치

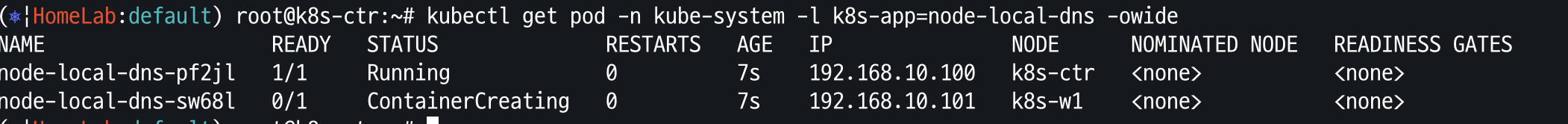

kubectl apply -f nodelocaldns.yaml

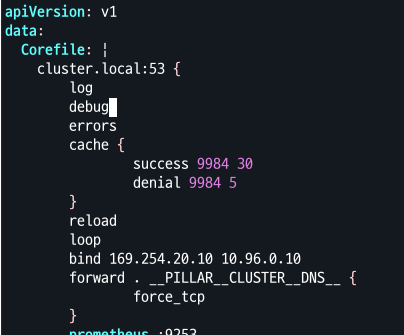

NodeLocalDNS log,debug 추가

curl Pod 삭제 후 재생성 했을 때 NodeLocalDNS 미사용 확인

Cilium Local RedirectPolicy

IP 주소와 Port/Protocol tuple 또는 Kubernetes Service 로 향하는 포드 트래픽을 eBPF를 사용하여 노드 내 백엔드 포드로 로컬로 리디렉션할 수 있도록 하는 Cilium의 로컬 리디렉션 정책을 구성하는 방법
백엔드 Pod의 네임스페이스는 정책의 네임스페이스와 일치

Cilium Upgrade

helm upgrade cilium cilium/cilium --namespace kube-system --reuse-values \
  --set localRedirectPolicy=true

kubedns=$(kubectl get svc kube-dns -n kube-system -o jsonpath={.spec.clusterIP})
sed -i "s/__PILLAR__DNS__SERVER__/$kubedns/g;" node-local-dns.yaml
vi -d nodelocaldns.yaml node-local-dns.yaml

변경된 NodeLocalDNS apply

kubectl apply -f node-local-dns.yaml

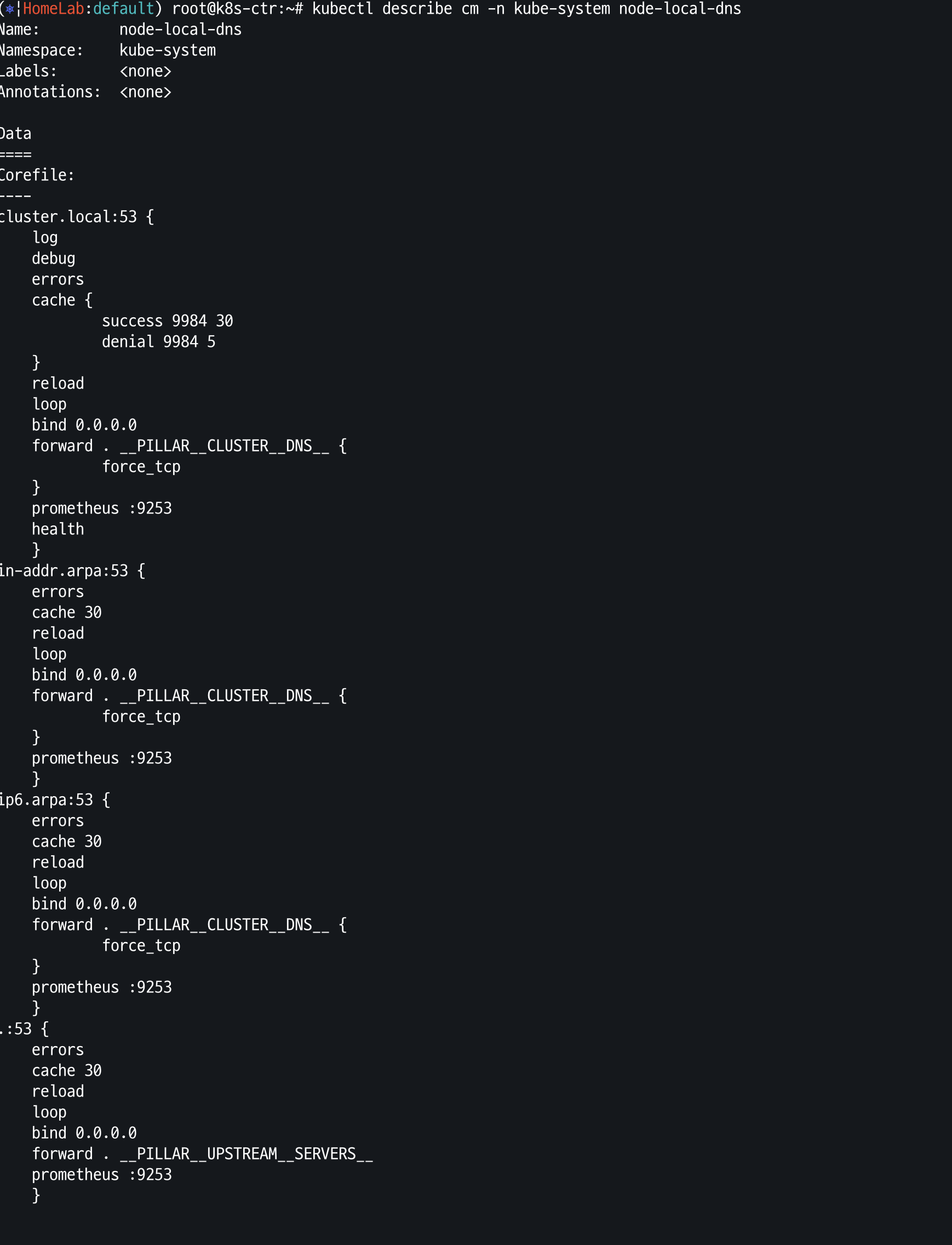

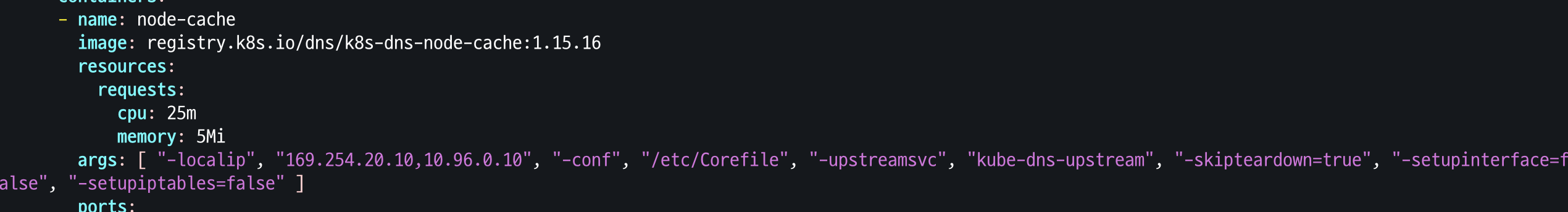

변경된 NodeLocalDNS cm 확인

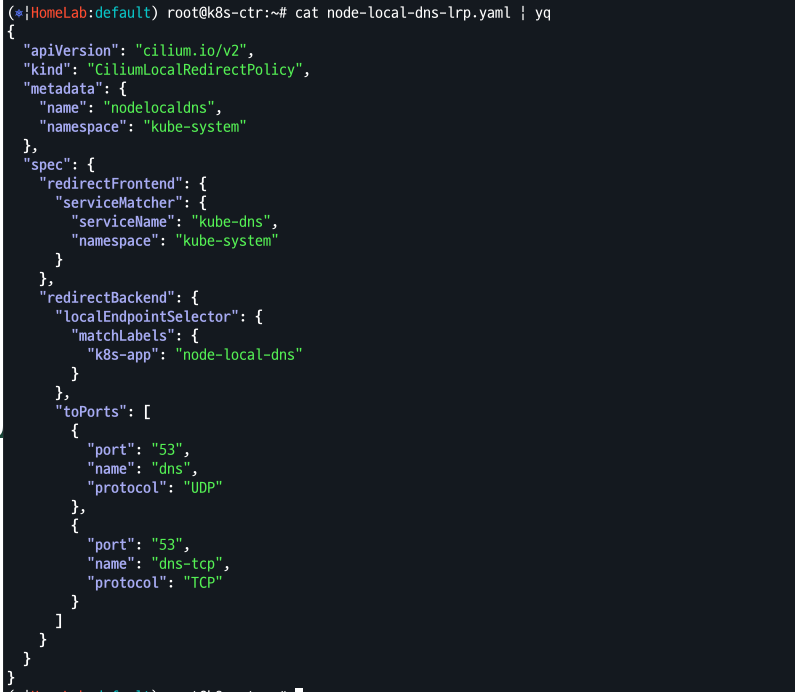

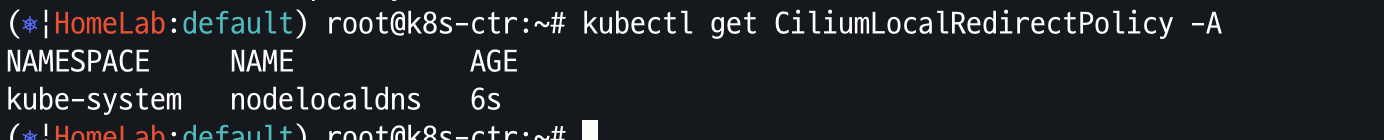

CIliumLocalRedirectPolicy Apply

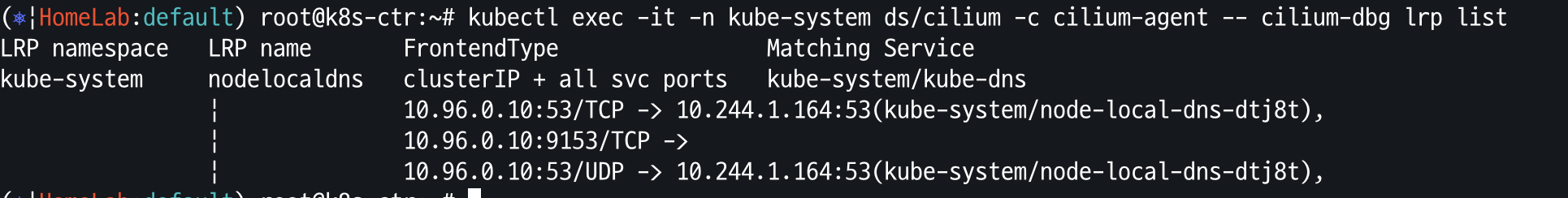

Cilium-dbg 명령어로 lrp list 확인

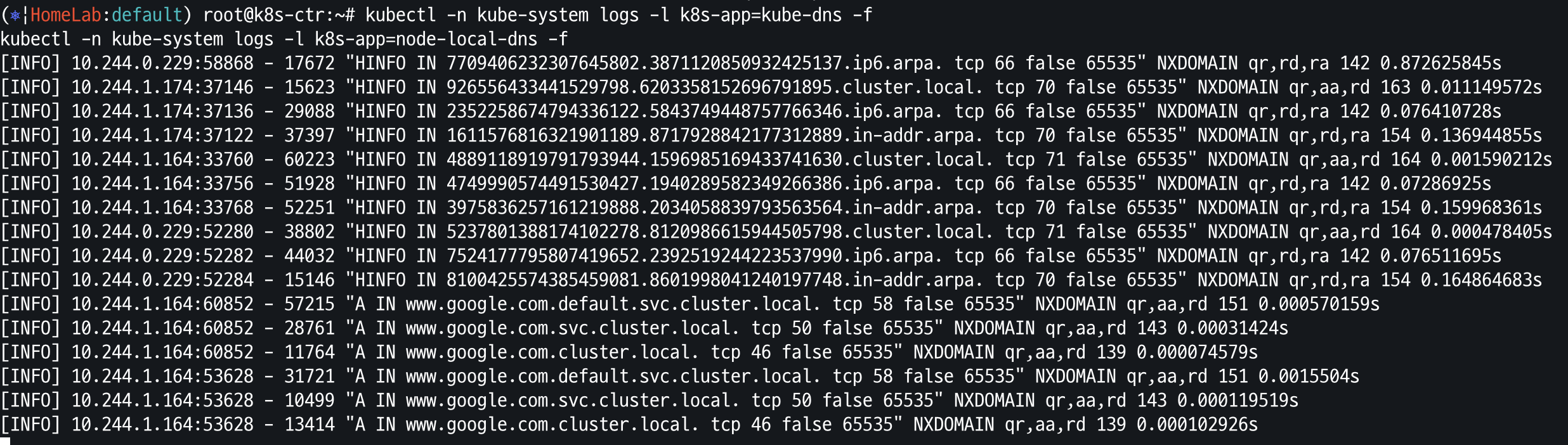

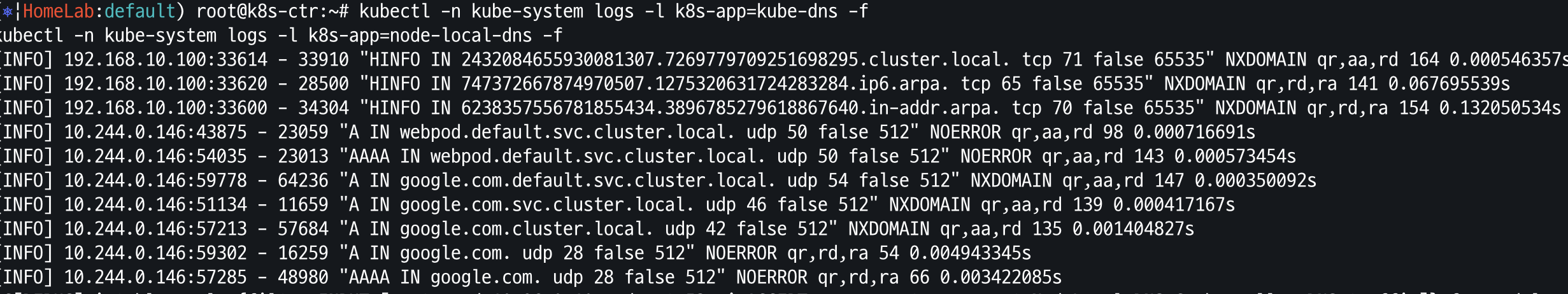

NodeLocalDNS 로그를 통해 질의 응답 확인

kubectl exec -it curl-pod -- nslookup www.google.com
